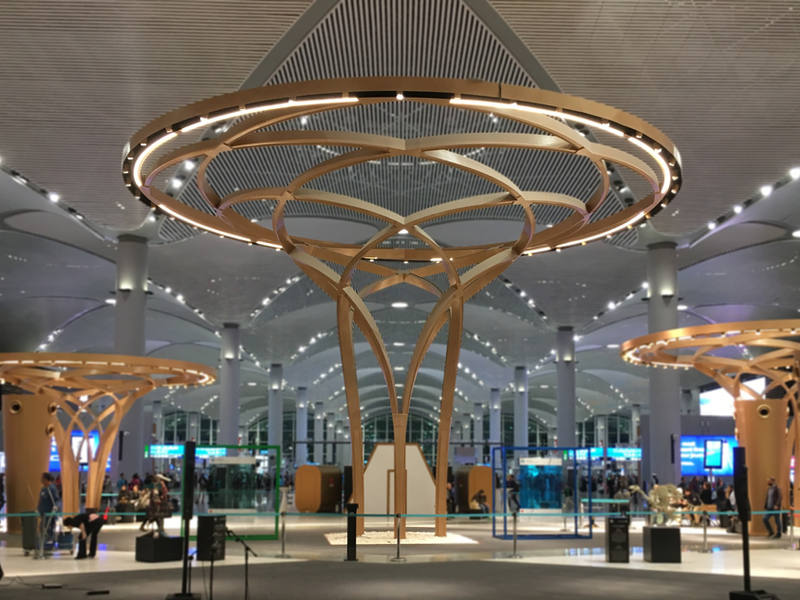

Terminal iç mekânını aydınlatan, ağaç formunda çelik strüktürler.
İstanbul Yeni Havalimanı Çelik Ağaçlar
İstanbul Yeni Havalimanı'nın TB1–4 terminal binasının çeşitli bölgelerinde, aydınlatma işlevi gören özel tasarım ağaç formlu çelik strüktürler yer alıyor. Tabanlıoğlu Mimarlık tarafından tasarlanan bu elemanların yapısal analiz ve boyutlandırma hesapları MBY tarafından tamamlandı.
Tipik bir ağaç 9,6 metre çapında ve 6,4 metre yüksekliğinde; gövde ve dallar H120x120x8 mm S355JR profillerden oluşuyor. Taşıyıcı sistem moment aktaran çerçevelerden kurulu: yatay yükler çapraz çerçevelerle karşılanırken düşey yükler diyagonaller üzerinden temele aktarılıyor. Profillerin birleşimleri tam penetrasyonlu küt kaynaklarla, taban plakası bağlantıları M20 10.9 ankraj bulonlarıyla çözüldü.
Tasarım, Türk ve Amerikan şartnamelerine (AISC, ASCE) göre yapıldı; ankraj detayları, boyutlandırma ve imalat resimleri de kapsam dahilinde ÇİMTAŞ Gemlik için hazırlandı.
Ekibimizle iletişime geçin
Bu sektördeki diğer projeler
Tüm projeleri gör

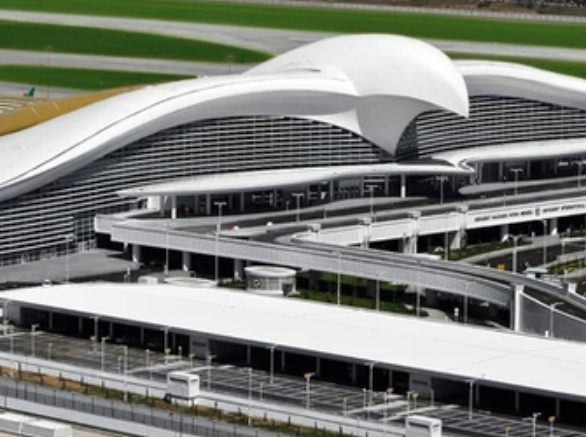

Terminal binası, otel blokları ve çelik bağlantı köprüleri için cephe mühendisliği hesapları.

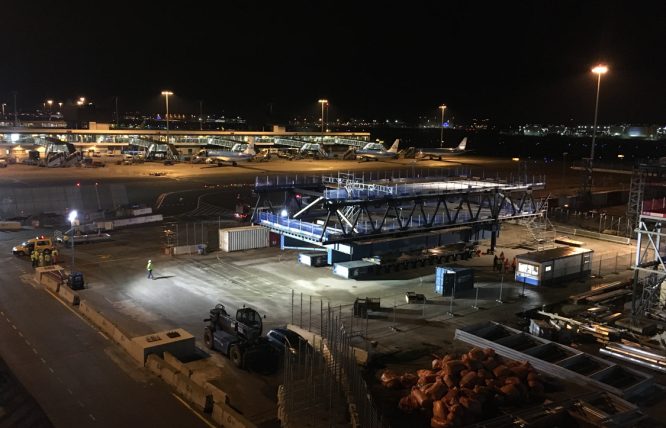

Hızlandırılmış köprü inşaatı (ABC) yöntemiyle yapılan yaya köprüsü modüllerinin taşıma ve montajında yapısal güvenlik değerlendirmesi.

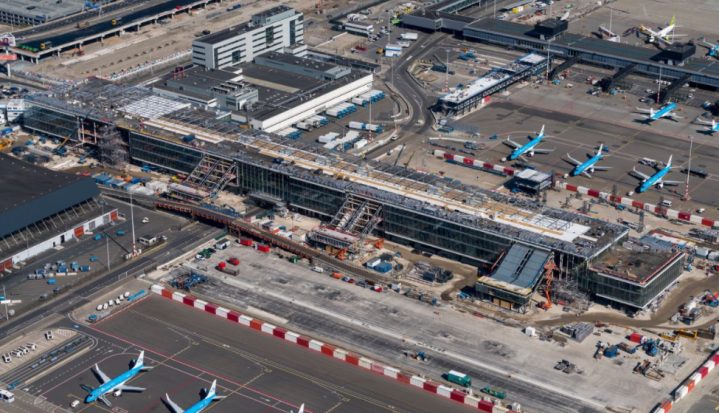

A-Pier binasının patlama duvarlarından çatı teknik hacimlerine uzanan ikincil çelik sistemlerinin hesap ve tasarımı.
